電子工作入門::部品
良く使う部品の名前や回路記号を覚えておきましょう． ただし，写真は一般的なものしか無いので，場合によっては違う形をしている可能性があります． 例えば，一般的なトランジスタと同じ形のICも存在しますので，見た目だけで 何かを判断するのは危険かもしれません．
抵抗
- 回路記号：
- 略号：R
- 単位：Ω(オーム)
- 極性：無し
学校で習うオームの法則でお馴染みの重要な部品です． 色の付いた縞模様(カラーコード)で抵抗値が分かります．
コイル
- 回路記号：
- 略号：L
- 単位：H(ヘンリー)
- 極性：無し
これも，物理や電気回路の授業では出てくるかもしれませんが， 自分で回路を作るときは避けたくなる部品です． 計算が面倒くさいし……．
コンデンサ
- 回路記号：
電解コンデンサ：
- 略号：C
- 単位：F(ファラド)
- 極性：電解コンデンサは有り
これも，計算が面倒くさいですが，単純に高周波成分(ノイズとか)を取ったり， 簡単なフィルタを作ったりするときにはよく使います．
ダイオード
- 回路記号：
- 略号：D
- 極性：有り
左側がアノード(A)で，右がカソード(K)です． アノードからカソード方向には電流を流しますが，逆には流れません(整流作用)．
LED(発光ダイオード)
- 回路記号：
- 略号：D
- 極性：有り
光るダイオードです．とりあえず適切な電流さえ流せば，光ります． 最初に，遊んでみる部品としては最適でしょう．

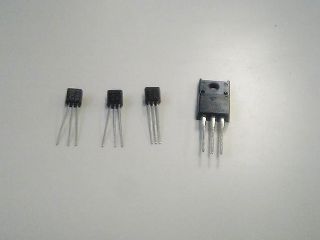

トランジスタ
- 回路記号：NPN
PNP
- 略号：Tr
トランジスタは，信号の増幅やスイッチの役割をします． 増幅もスイッチも，小さい信号で大きな電流を制御するという点で同じことですね．
NPN型とPNP型があります． 電圧で制御するFETもあります． FETをユニポーラ型と呼び，普通のトランジスタをバイポーラ型と呼んだりします．
IC
- 略号：IC
ICというのは，ピンからキリまであります．
パソコンに乗っているCPUもICですし…．
振動子
- 回路記号：
- 略号：XTAL
- 極性：無し
時計や，マイコンなどのクロック生成に使います． 時計を分解すると，金属製で円柱状の部品を目にすると思いますが，アレです． パソコンを自作したことがある人ならばマザーボード上にも乗っているのを見たことがある人もいるでしょう．
電源
電源が無ければ回路は動きませんね．
直流電源
- 回路記号：
- 略号：E
- 極性：有り
回路記号は長いほうが＋です．
交流電源
- 回路記号：
- 極性：無し
スイッチ
- 回路記号：
普通のON/OFFを切り替えるスイッチと，押しボタンスイッチの記号があります．
この文書の履歴
- 2006-05-29 ひとまず公開
